Qulqulka Kubbada Kubbada ee Dib-u-noqoshada ee Autogenous Semi Autogenous Mills PLC La Socodka 98 Boqolkiiba Xalka Xasiloonida

Buux-dhaafka kubbadda-shiidka otogenous semi autogenous shiidi wareegtada turnkey adeegga injineernimada

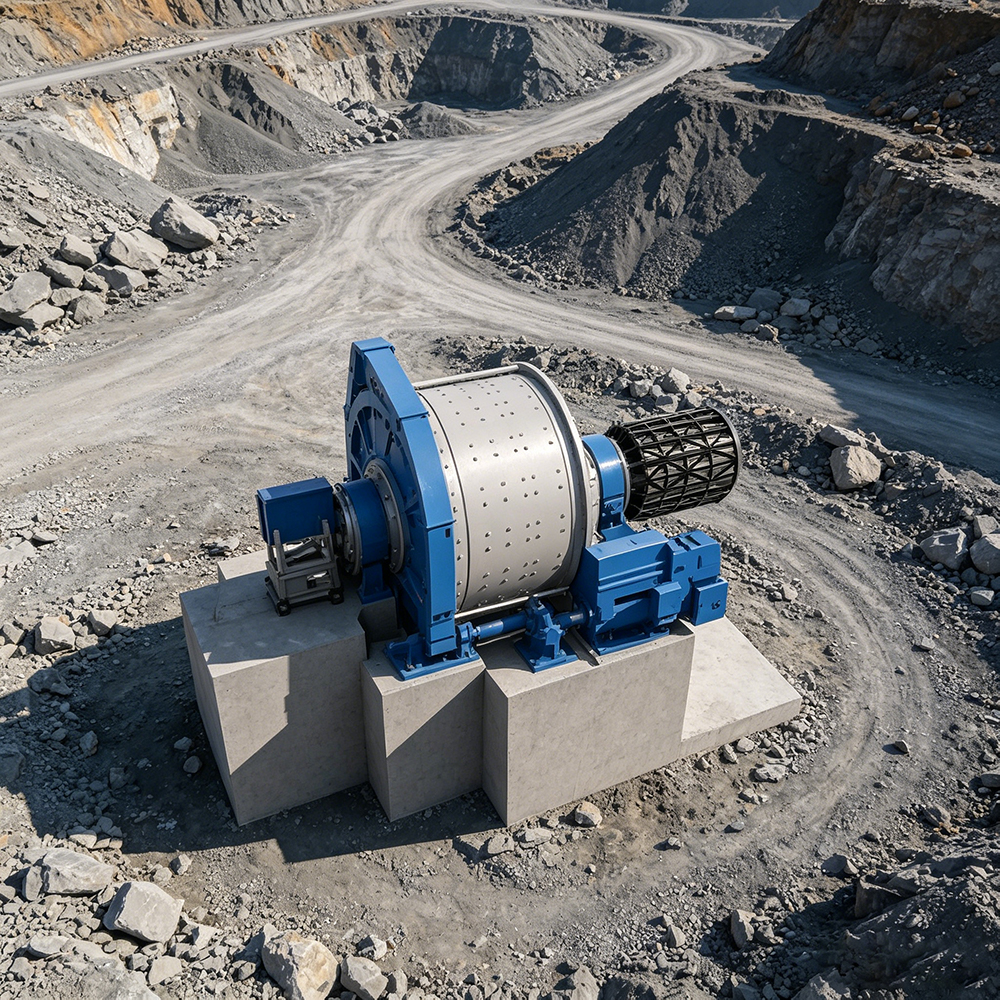

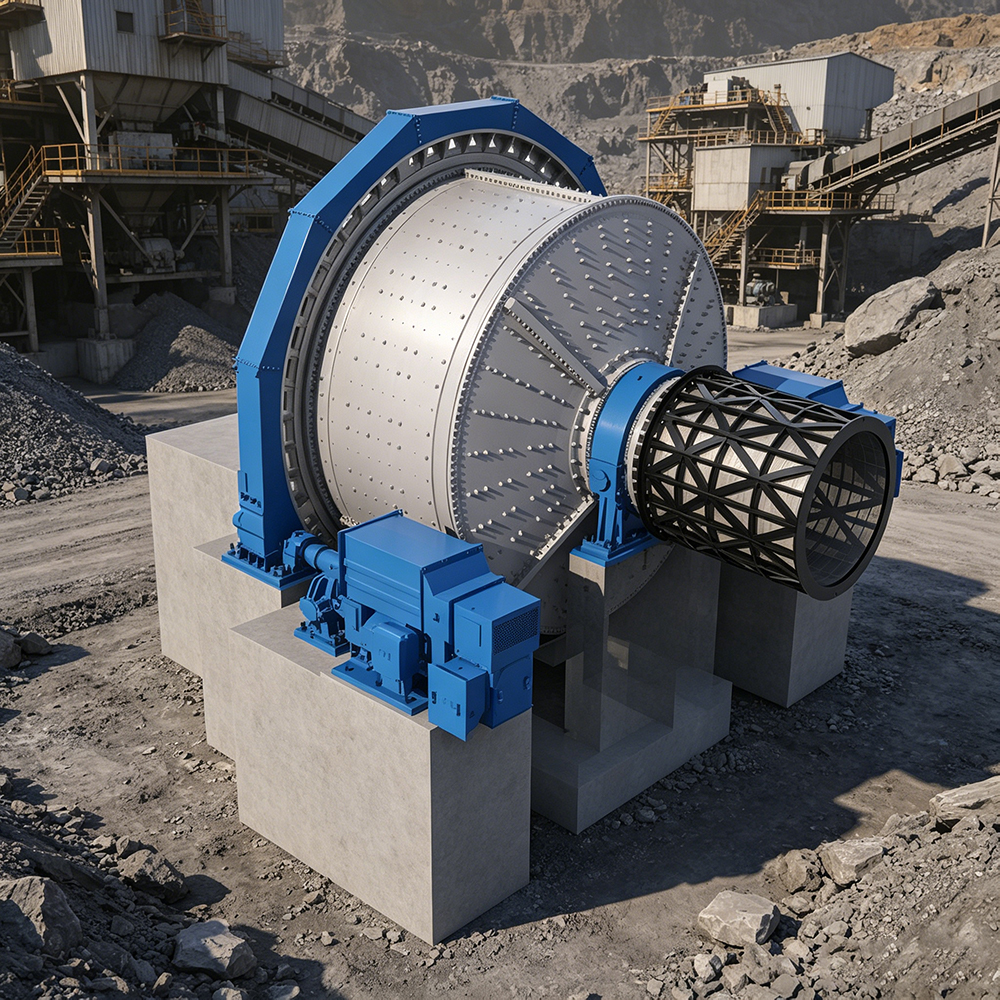

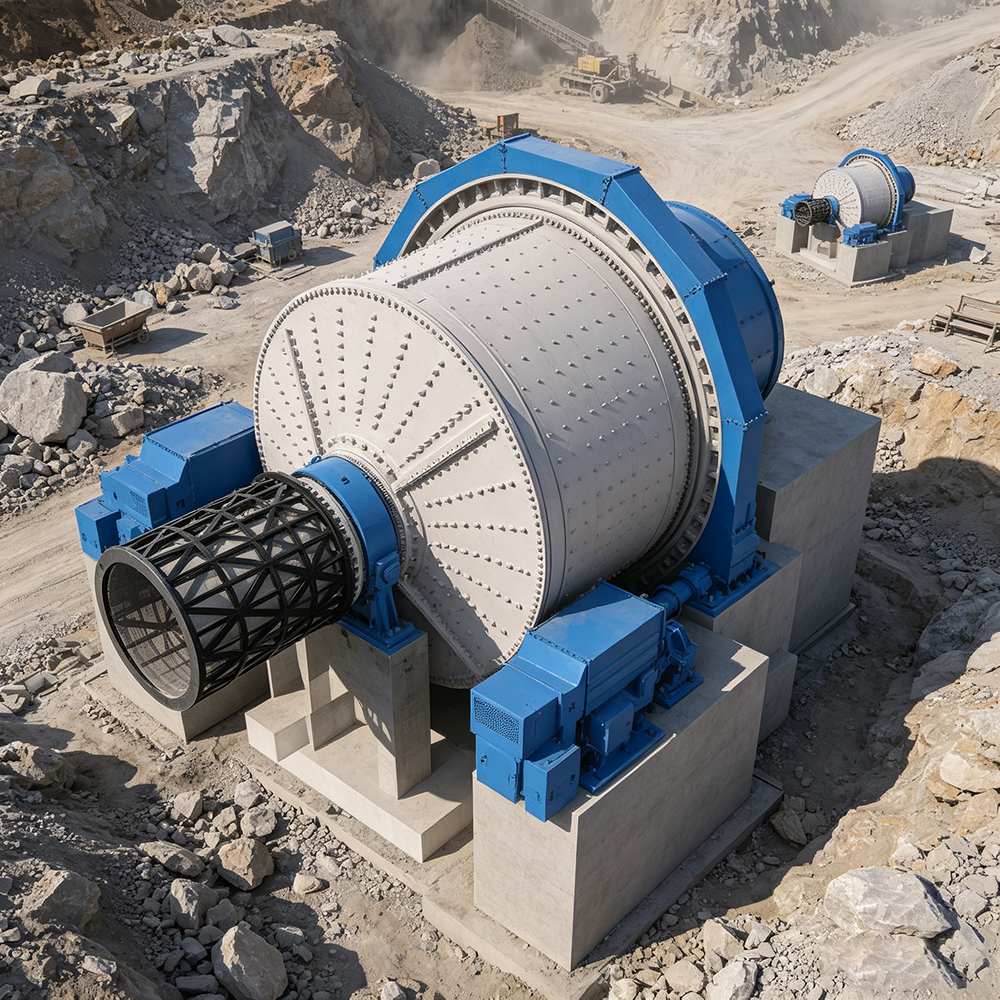

Guudmarka Qalabka

Mashiinnada kubbadda qulqulaya ayaa si gaar ah loogu hagaajiyay shiididda ganaaxa ee dhirta farsamaynta macdanta, taas oo ka dhigaysa doorashada ugu habboon ee dib-u-jaridda iyo shiididda labaad ee macdanta dahabka iyo naxaasta ah. Dhirta farsamaynta macdanta birta ee dibadda waxay caadi ahaan wajahaan saddex dhibcood oo xanuun oo waaweyn: dib u milicsi aan ku filnayn, isticmaalka tamarta sare ee shiididda sare, iyo dayactirka qalabka adag. Mashiinkan ayaa si joogto ah u soo saara slurry heer sare ah iyadoo la gaadhayo kayd tamareed oo dhamaystiran oo ah 20 ilaa 30 boqolkiiba, taas oo gacan ka geysata hagaajinta heerka diirada iyo soo kabashada.

Fiicnaanta Isku-soo-celinta Soo-celinta Waxa lagu hagaajiyay 10 ilaa 15 Boqolkiiba: Marka la barbar dhigo nooca grid-ka mishiinka kubbadda ee isla qeexitaanka, ganaaxa sii dayntu waa 10 ilaa 15 boqolkiiba ganaax, si adag u gaadha shiididda ganaaxa ka hooseeya 0.2 mm. Shiidista in ka badan ayaa la dhimay 12 boqolkiiba iyadoo biraha lumisay ay yaraatay, heerka soo kabashada xoogga leh ayaa la hagaajiyay 3 ilaa 5 boqolkiiba, xasilooniduna kama yarayn 98 boqolkiiba.

Dayactirka Qaab-dhismeedka Bilaashka ah ee Bilaashka ah: Dhammaadka sii dayntu ma laha taargo shabaq ah, taasoo yaraynaysa kharashaadka dayactirka in ka badan 30 boqolkiiba marka la barbar dhigo nooca koronto-mareennada kubbadaha. Saacadaha qofka kaliya ee dayactirka ah waa kala bar, farsamayaqaannada maxalliga ah ayaa shaqayn kara oo ilaalin kara tababarka aasaasiga ah ka dib.

Badbaadinta Tamarta ee 20 ilaa 30 Boqolkiiba: Laba jeer oo isku xigta oo is toosiya xadhkaha rullaluistuyada oo ay weheliyaan mawjadaha hirarku waxay yareeyaan isticmaalka guud ee tamarta boqolkiiba 20 ilaa 30 marka la barbar dhigo qaab dhismeedka dhaqanka, iyada oo lagu badbaadinayo in ka badan 100,000 USD kharashka korontada sannadkii.

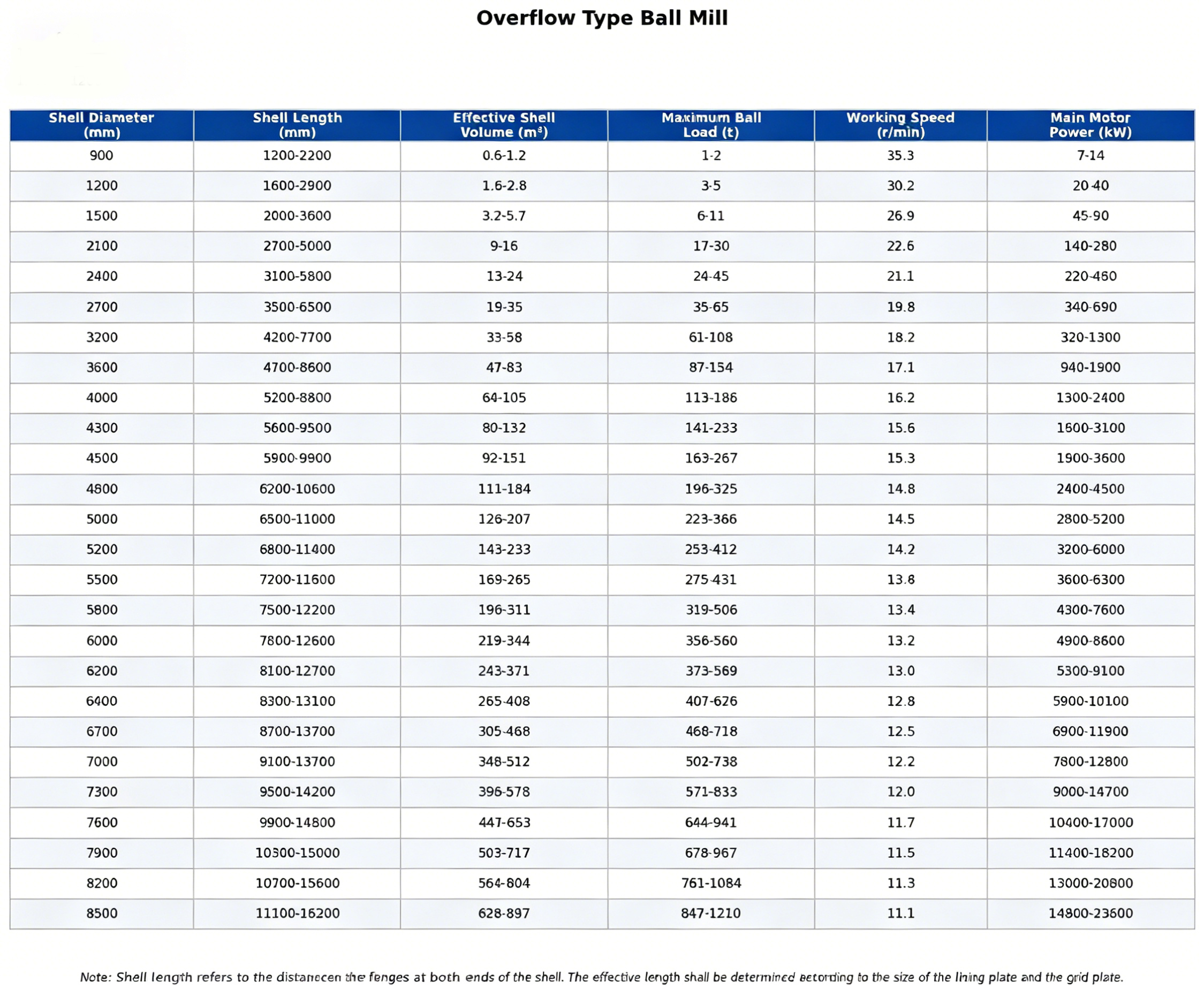

Sifooyinka Buuxa ee Daboolaya Dhirta Waxqabad ee Yaryar, Dhexdhexaadka ah iyo Weyn: Dhexroorka durbaanka laga bilaabo 900 ilaa 8500 mm, mug wax ku ool ah oo ka bilaabmaya 0.6 ilaa 897 mitir kuyuubik, kharashka ugu badan ee kubada laga bilaabo 1 ilaa 1210 tan, iyo awooda ugu weyn ee matoorka min 7 ilaa 23,600 kW. Dhererka durbaanka waxaa loo habeyn karaa iyadoo loo eegayo engegnaanta macdanta iyo ganaaxa, iyadoo la waafajinayo xaaladaha kala duwan ee warshadaynta tamarta dibadda.

PLC Touch Screen Monitoring Intelligent: La socodka wakhtiga dhabta ah ee heerkulka sidda iyo gariirku waxa ay yaraynaysaa faragelinta gacanta, iyada oo wax ka qabanaysa yaraanta hawl-wadeennada dibadda ee hawlgalka iyo dayactirka. Ilaalinta la daboolay waxay bixisaa waxqabadka boodhka iyo biyuhu, adkaysiga heerkulka ka sarreeya 45 darajo Celsius, iyo heerka guuldarradu waxay hoos u dhigtay boqolkiiba 40 marka la barbardhigo qalabka dhaqanka.

Xaaladaha Codsiga

Isku-duubni dib-u-kicinta hagaajinta darajada dahabka iyo macdanta naxaasta. Shiidi Secondary in dhirta processing yar iyo dhexdhexaad ah. Qaybaha shiida ee wanaagsan ee warshadaynta cusub iyo balaartay. Hal marxalad iyo laba hab oo wax lagu shiidi karo oo ay weheliso warshado iskiis u shaqeysta iyo mills-ka iswada.

Socodka Geedi socodka

Xaaladaha shiididda wanaagsan oo ay ku jiraan dib u shiididda xoogga leh iyo shiididda sare, hab shiidid la habeeyey oo leh mishiinka kubbadda qulqulaya sida xudunta loo bixiyo.

Habka caadiga ah waa: quudinta xoogga ama heerka labaad waxaa tiro ahaan lagu quudiyaa durbaanka iyadoo la adeegsanayo qalabka quudinta. Durbaanku wuu wareegayaa, isagoo kaxaynaya kubbadaha birta si uu u saameeyo oo uu u shiido walxaha. Slurry si joogto ah ayaa looga sii daayaa dekedda qulqulka leh iyada oo leh heerar kulan wanaagsan oo deggan. Marka lagu daro warshado iswada ama warshado iskood isku mid ah, waxay u adeegtaa sidii unugga wax shiididda ee labaad oo ka soo baxaya marxaladda aasaasiga ah, iyadoo si wada jir ah u wanaajinaysa awoodda dhirta guud.

Waxyaabaynta wax-ku-beddelka waxaa ka mid ah: dhererka durbaanka iyo kharashka kubbadda oo loo habeeyey iyadoo loo eegayo adkaanta macdanta, ganaaxa bartilmaameedka, iyo soo saarista. Xirmooyinka badbaadinta tamarta iyo mawjadaha hirarka ayaa la doortay. Nidaamka la socodka PLC waa la habeeyey. Awoodda matoorka waxay u dhigantaa iyadoo loo eegayo shuruudaha sahayda korontada. Boos qabsi is dhexgal ah iyo qaabaynta habsocod buuxa ayaa loo bixiyay xaaladaha isku dhafka ah ee iswada leh iyo kuwa iswada jira.

Baaxadda Adeegga

Nakhshad Naqshad: Tijaabada alaabta bilaashka ah iyo hagaajinta habka shiididdu waxay hubisaa is-waafajinta saxda ah ee udhaxeysa qalabka iyo sifooyinka macdanta, hagaajinta hufnaanta shiidida boqolkiiba 20. Talada tusaalaha, awoodda rakiban, saamiga kharashka kubbadda, iyo sawirada aasaaska ayaa la bixiyaa. Adeegga EPCO Plus F wuxuu soo gaabinayaa muddada shaqo joojinta 25 boqolkiiba.

Soo-saarista Qalabka: Waxaa lagu soo saaray si waafaqsan nidaamka tayada ISO, oo leh durbaanka duubista, shubista xadhkaha, isku-ururinta, iyo tijaabinta mishiin dhamaystiran oo dhammaan lagu dhammeeyey guriga. Kormeerka warshadda iyo kormeerka muqaalka waa la taageeray.

Rakibaadda iyo Hawlgelinta: Injineerada waxaa loo diraa goobta si loogu hago rakibaadda iyo tijaabinta oggolaanshaha oo wata agab, oo leh tababar ku dallacaadda kubbadda iyo buuxinta, kormeerka xargaha, saliidda qaadidda, iyo hawlgalka kormeerka caqliga leh.

Hawsha iyo Dayactirka Aaminaadda: Bixinta muddada dheer ee qaybaha dambe ee asalka ah oo ay ku jiraan xargaha, kubbadaha birta, iyo birta. Kormeero sannadle ah, ogaanshaha fog, iyo aaminaadda O&M ayaa la bixiyaa. 1 sano oo dammaanad ah oo lagu daray taageerada farsamada nolosha.

Kiisaska Mashruuca iyo Xogta

Kiis 1 Congo Copper Mine Processing Plant Concentrate Project: Mashiinnada kubbadda nooca asalka ah ee asalka ah ayaa lagu gaadhay kaliya 65 boqolkiiba gudbinta 200 mesh ee xoogga saarista boqolkiiba 82 heerka soo kabashada, kharashyada korantada oo ku dhow 80,000 USD bishii, taarikada shabagga ah ayaa lagu beddelayaa labadii biloodba kharashyada dayactirka sanadlaha ah ee 120,0200 USD, hoos u dhaca Ka dib markii loo beddelay warshadda kubbadda qulqulka ee 2022, gudbinta 200 mesh si adag ayaa loo hagaajiyay ilaa 80 boqolkiiba, heerka soo kabashada ayaa kordhay 87 boqolkiiba, iyada oo dakhli ururinta sannadlaha ah uu kordho 600,000 USD. Isticmaalka tamarta ayaa la dhimay 25 boqolkiiba, taas oo badbaadisay 240,000 USD kharashka korontada sannadkii. Naqshadaynta bilaashka ah ee shabakada ayaa hoos u dhigtay kharashaadka dayactirka sanadlaha ilaa 30,000 USD. Hoos u dhaca sannadlaha ah ayaa laga dhigay 5 maalmood iyada oo xasilloonida boqolkiiba 98.

Kiis 2 Kazakhstan Yaryar Mashruuci Shumida Dhirta ee Miinada Naxaasta Yar: Iyada oo miisaaniyad xaddidan iyo dareenka qiimaha korantada ee sarreeya, qaabeynta kaydinta tamarta ayaa loo doortay si loo buuxiyo shuruudaha nidaamka sabbeynta. Jawaab celinta macaamiisha: qalabku waxa uu ahaa ku dhawaad ​​boqolkiiba 20

Case 3 India Birta Mashiinka Hagaajinta Warshada Cusub ee Qaybta Shiida ee Wanaagsan: Lagu daray warshad-shiid kiimikaad ah oo hal mar ah oo lagu daray laba hab oo wax lagu shiidi karo, oo leh dhererka durbaanka iyo kharashka kubbadda oo la habeeyey shaybaadhitaanka ka dib. Hawlgelinta ka dib, ganaaxa shiididdu waxay la kulantay heerarkii isku daygii ugu horreeyay. Jawaab celinta macaamiisha: muddada shaqo-bixitaanka si weyn ayaa loo soo gaabiyay, iyadoo si habsami leh ay u dhaxaysay shiididda sare iyo warshad-shiid kiimikaad ee badhkii, iyo guud ahaan awoodda dhirta isku mar waa la hagaajiyay.

FAQ

S: Waa maxay faa'iidooyinka ay ku leedahay mishiinka kubbadda qulqulaya ee ka sarreeya nooca grid-ka ee hawlaha shiididda wanaagsan?

J: Qaab dhismeedka qulqulka ayaa ka fudud oo aan lahayn arrimo xidhashada saxan, hoos u dhigista kharashka dayactirka in ka badan 30 boqolkiiba. Isla qeexitaan la mid ah, ganaaxa sii dayntu waa 10 ilaa 15 boqolkiiba ka fiican nooca shabagga, taas oo ka dhigaysa mid aad ugu habboon dib u soo celinta xoogga iyo horumarinta darajada. Qiimuhu waa 15 ilaa 20 boqolkiiba ka hooseeya, taas oo yaraynaysa maalgelinta bilowga ah.

S: Qalabku ma u shaqayn karaa si degan heerkulka sare iyo jawiga boodhka ah ee dhirta wax soo saarka ee dibadda?

J: Qaybaha xudunta u ah waxay ka samaysan yihiin maro daawaha adkaysi u leh, oo leh laba jeer oo isku toosan rullaluistemadka loogu talagalay iska caabinta heerkulka sare, oo awood u leh hawlgal xasilloon oo muddada dheer ka sarreeya 45 darajo Celsius. Nidaamka ilaalinta ee la xidhay ayaa ka hortagaya soo galinta boodhka, iyada oo heerka guuldarradu uu hoos u dhacay 40 boqolkiiba marka la barbardhigo qalabka dhaqanka.

S: Ma la isticmaali karaa mishiinka kubbadda qulqulaya oo ay weheliyaan mashiinnada iswada leh iyo kuwa wax-shiidka ah ee iswada leh?

J: Haa. Mashiinnada kubbadda qulqulka badan waxay u adeegi karaan sidii unug wax shiididda labaad, oo lagu darayo warshado iswada leh ama warshad-shiid kiimikaad ah si loo sameeyo hal marxalad oo lagu daray laba marxaladood oo wax shiididda si hufan oo hufan. Waxaan bixinaa habraaca habraaca buuxa adeegyada naqshadaynta si loo hubiyo sax 衔接 leh hababka kor iyo hoos.

Mashiinnada kubbadda qulqulaya, oo leh ganaax isku-duubni ah ayaa wanaajiyay 10 ilaa 15 boqolkiiba, heerka soo kabashada ayaa kordhay 3 ilaa 5 boqolkiiba, naqshadaynta bilaashka ah ee xidhidhiyaha, xidhmooyin isku toosan oo laba jibaaran oo badbaadinaya 20 ilaa 30 boqolkiiba tamarta, PLC kormeer caqli leh oo leh 98 boqolkiiba xasilloonida, iyo tilmaamo buuxa oo daboolaya dhirta yaryar, dhexdhexaadka ah iyo kuwa waaweyn. Bixi muunado macdanta iyo ganaaxa bartilmaameedka ah ee tijaabada alaabta bilaashka ah, oo leh talo soo jeedin moodeel, saamiga kharashka kubbadda, iyo xalalka shiididda la habeeyey 24 saacadood gudahood. Shiidada iyo farsamaynta warshadaynta EPCO oo iswada leh iyo badh iskeed isku dhafan ayaa la taageerayaa cusboonaysiinta iyo mashaariicda dib-u-cusboonaysiinta.
